マルイM870ブリーチャー修理




マルイのブリーチャーなんですが、以前からコッキング時にチョット引っ掛かるような感じが有り気になっていたのですが、いよいよハンマーが落ちなくなる症状があらわれて来たので分解修理をすることにしました。

購入した時から給弾不良なども起こしていたので、分解するついでにパーツも交換していきます。

どこが悪いのか分からないので、取り敢えず入手できるパーツを購入しておきました。

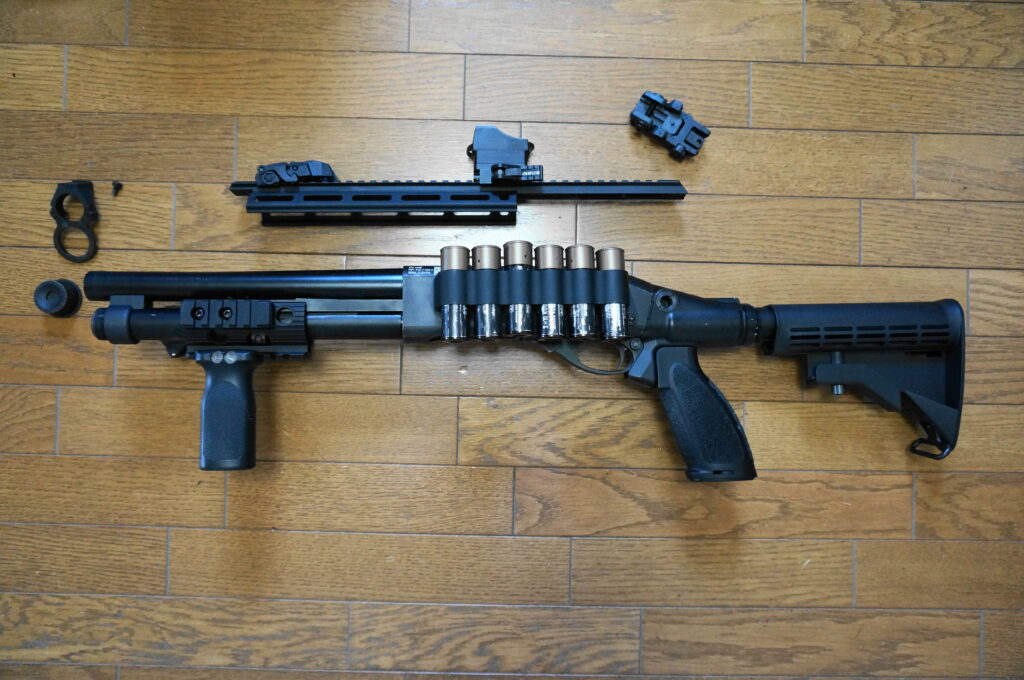

分解していきます。

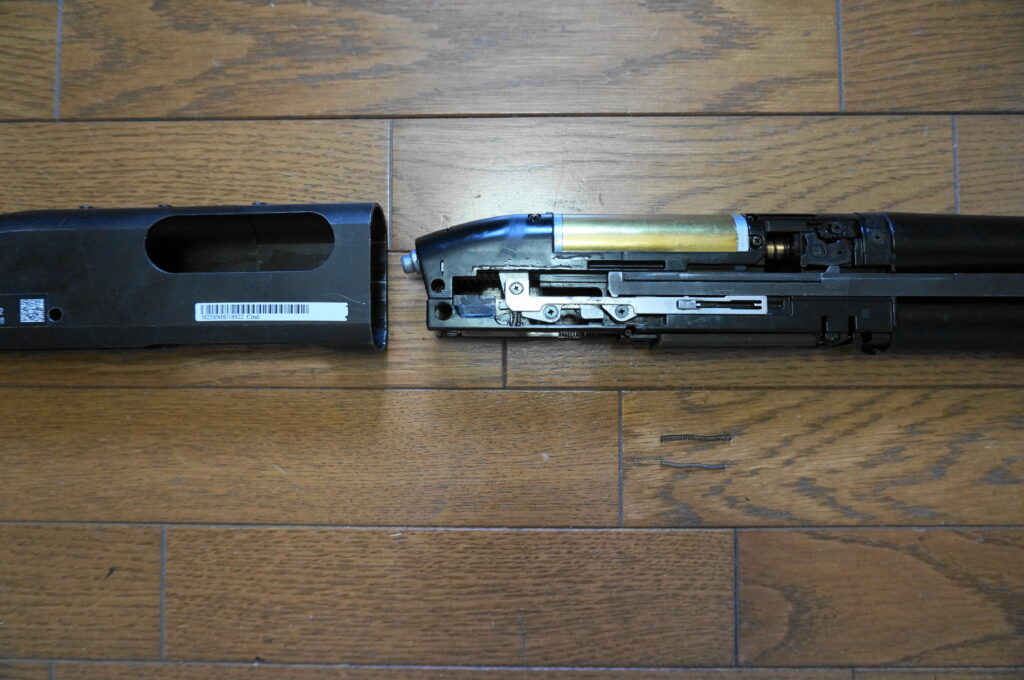

レシーバーカバーを外す時に2本のスプリングに気を付けます。

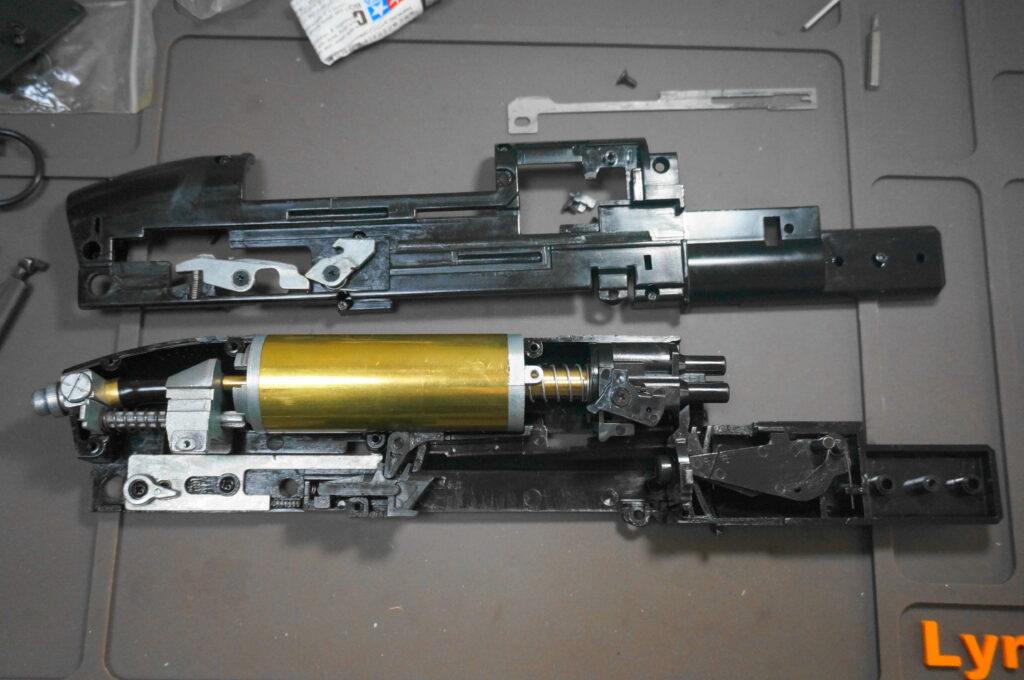

レシーバーのネジを外して分解します。この時ネジの種類と長さが違うのでネジの位置を覚えておきます、私は右側のレシーバーにネジを戻しておきました。

詳しい分解方法は先人たちのブログなどに記載が有るので省略しています。😅

今回もJing Gong製のM870用のパーツを使っています。手軽にAmazonで売っているので助かります。w

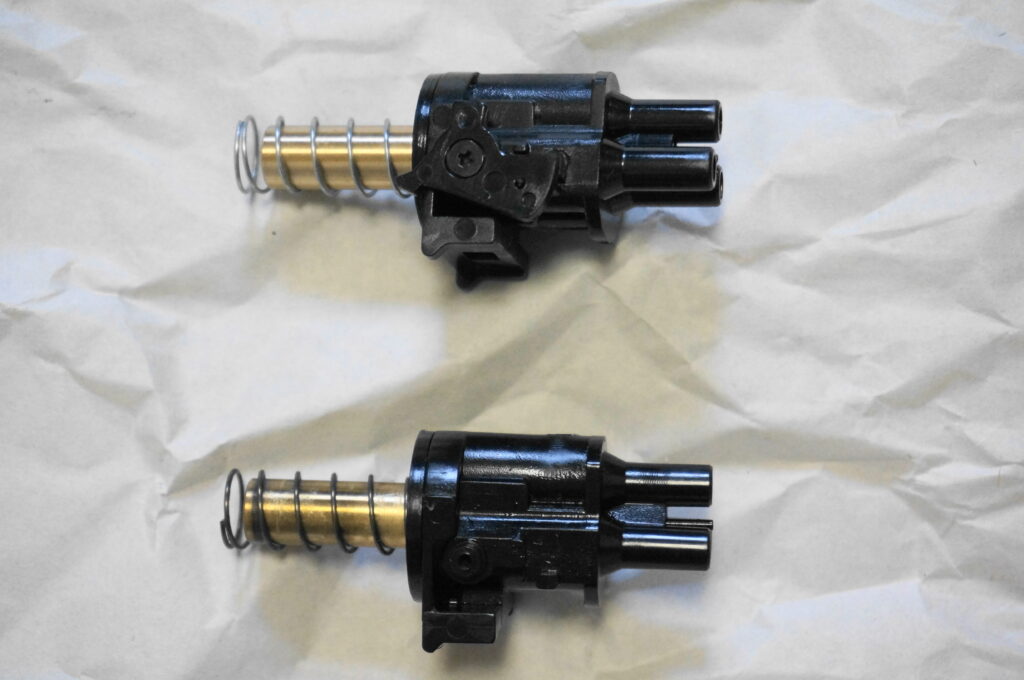

上のローディングノズルがJG製、下がオリジナルです。

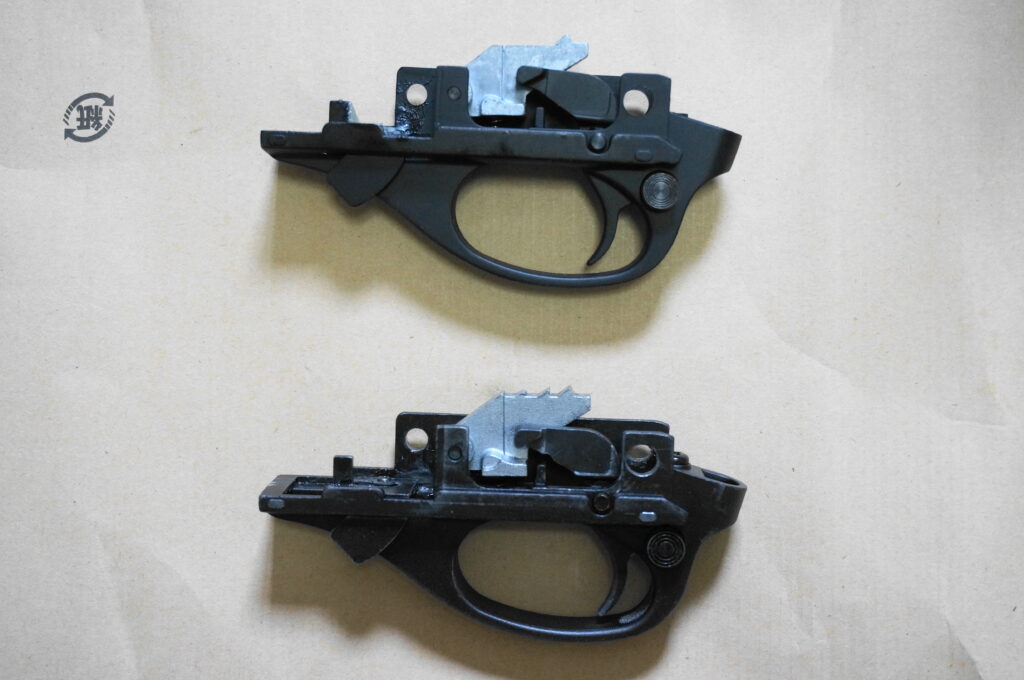

トリガーも上がJG、下がオリジナルになります。

両方共に問題なく使えそうです。

オリジナルのパーツも特に変形などは無かったので、故障の原因では無さそうです。

色々と調べていてトリガーが落ちないと言うことは、左側のシャーシーに組み込んで有るトリガーとシアーをコントロールしているパーツが怪しいのではと思い、以前交換して残していたオリジナルのパーツと比較してみると、かなり摩耗していることに気付きました。

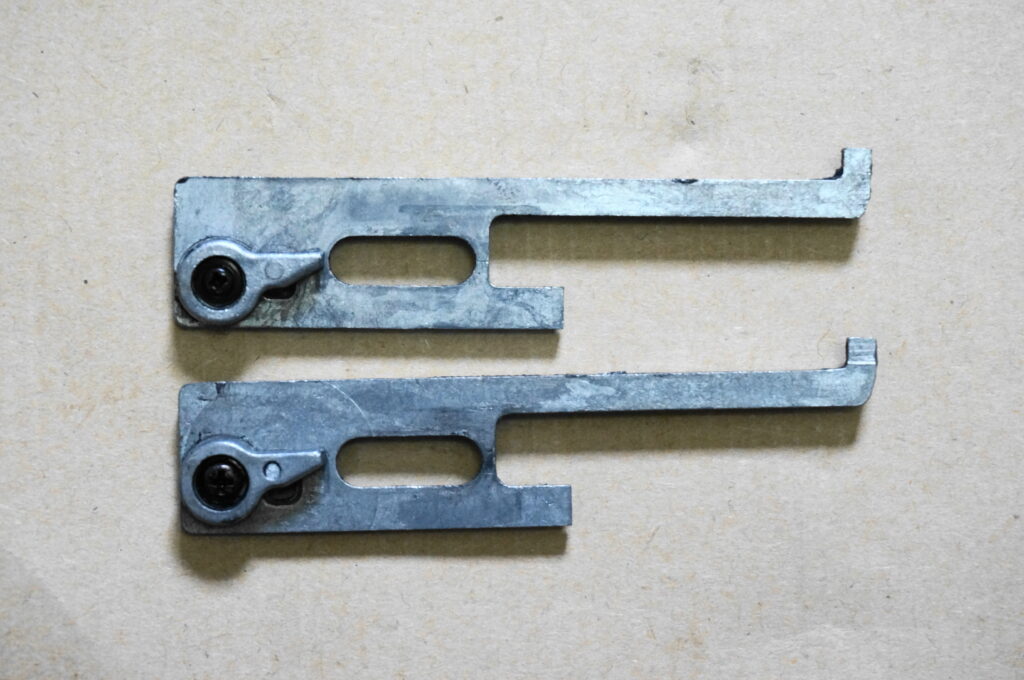

上が正常な状態で下のカムが摩耗してるのが分かります。

このパーツを交換してトリガーボックスを仮組みしてテストした所、正常にハンマーが落ちることを確認しました。

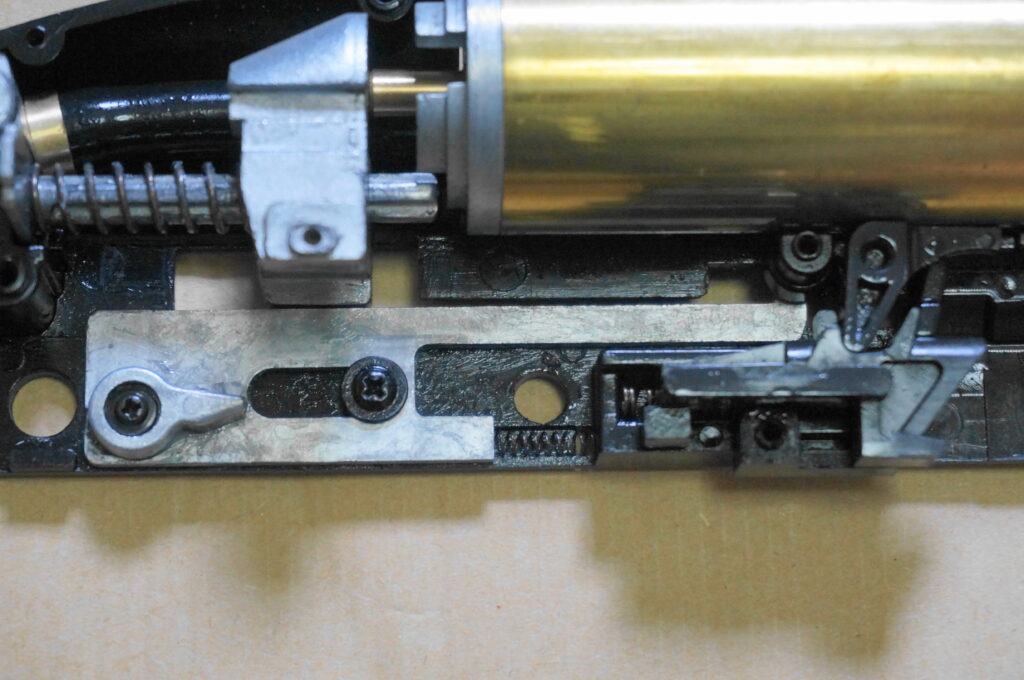

パーツの下にスプリングが入っているので、忘れないように注意してください。

今回、組み立てるにあたってOリングも全て新しくしたのでサイズの方を記載しておきます。

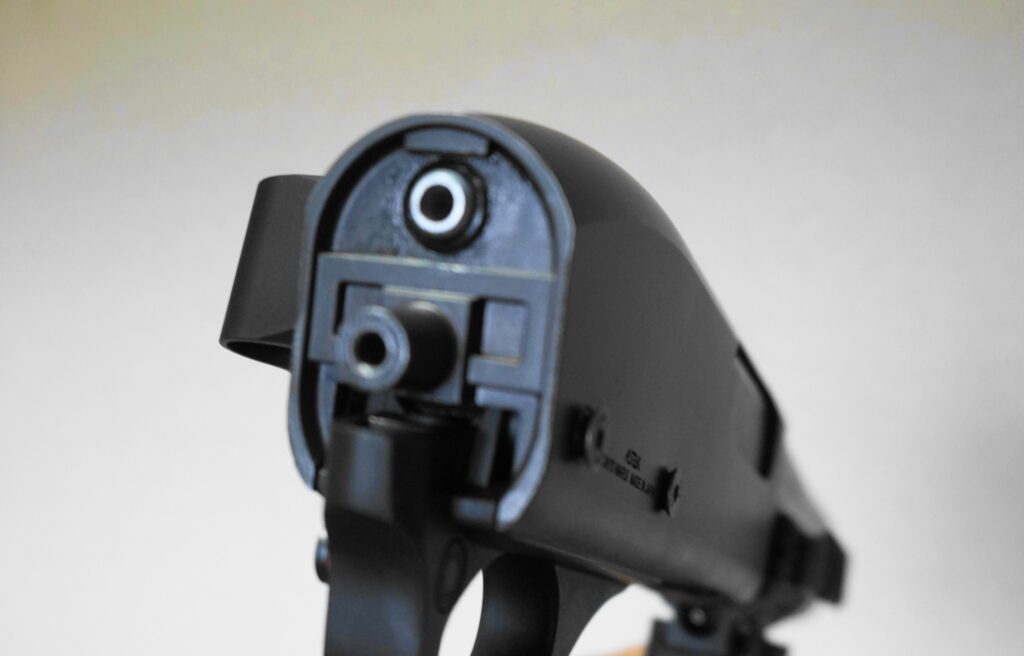

ストックアダプターとのジョイント部分は上下6X2のOリングが2本。

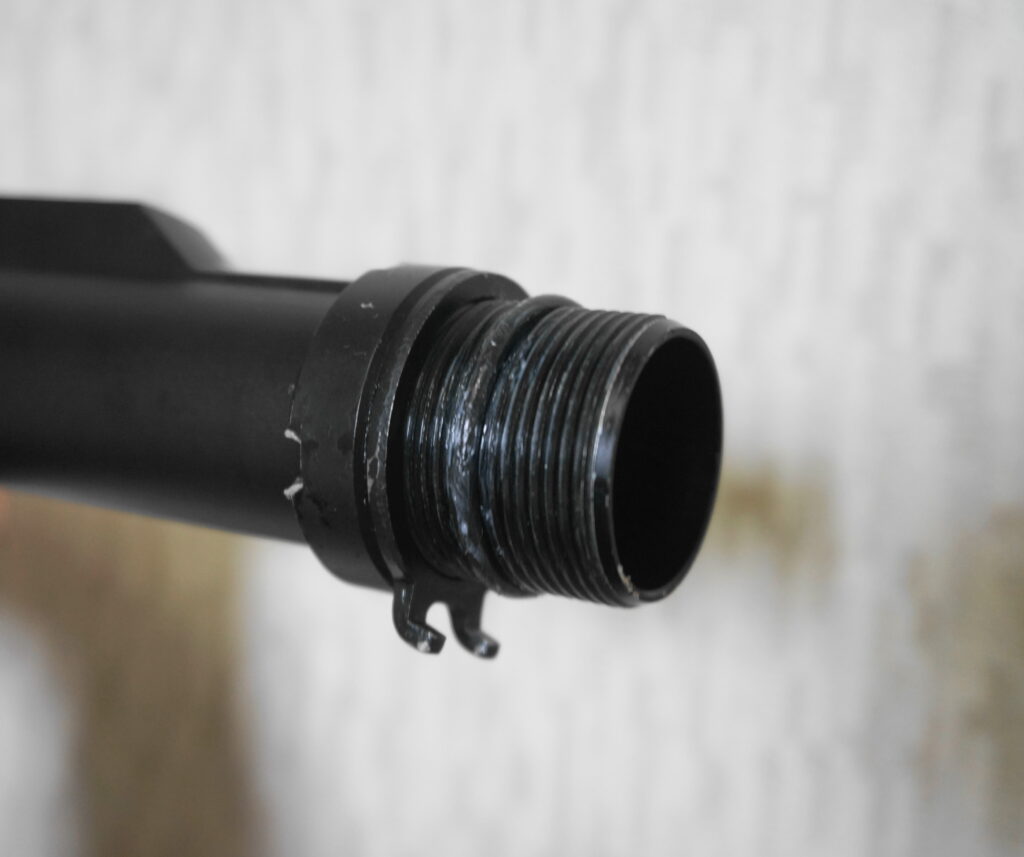

ストックパイプ側は21X2.4のサイズのOリングでガス漏れは有りませんでした。

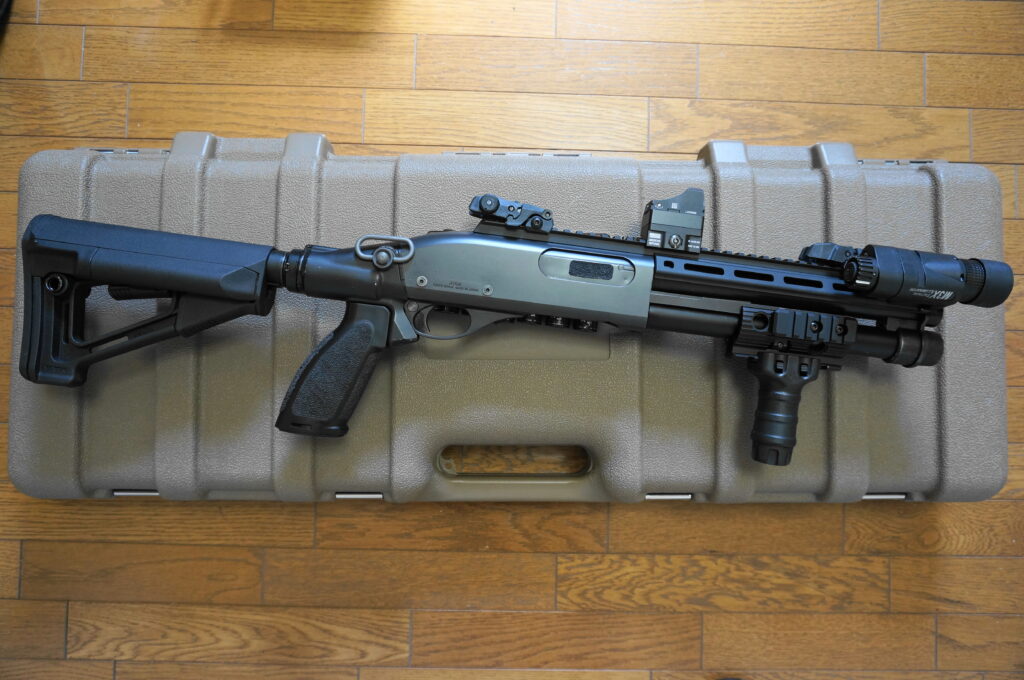

逆手順で組み立ててテストしたらハンマーもちゃんと落ちて、コッキングも引っ掛かりが無くスムーズに動作するようになりました。

チャンバーやローディングノズルの変形、トリガー、シアーの摩耗などを不調の原因だと思っていたので予想外の結果になりました。

同じような症状でお困りの場合、一度確認されたら良いかと思います。

ご参考になれば幸いです。

6件のコメント

サラマンダーをつけた際に、弾ポロするのですが修理していただくことは可能でしょうか?

もちろん料金はお支払いします!

ブログを見て頂きありがとうございます。修理の件ですが、なにぶんコツコツと趣味でやっている素人ですんでお受けすることはできかねますが、ノーマルカートリッジでも弾ポロが発生するので有ればローディングプレート辺りが破損している可能性があります。ノーマルカートリッジで問題無く動作するようなら、サラマンダーの変換アダプターの不具合かと思います。
お力になれず申し訳ありません。

コメントありがとうございます。
ご質問のパーツの件ですが、GE(ゴールデンイーグル)製のインナーシャーシーがAmazonで販売されていてそれを使っていました。
現在は欠品中のようです。
GEのM870はマルイのM870と部品の多くに互換性が有るので故障の際に重宝します。
在庫を見つけるたらストックされておいたら良いかと思います。

こんにちは。
M870ブリーチャーの分解修理に、掲載写真を利用させていただいております。
3発発射と6発発射の切り替えが効かなくなってしまったのですが、原因としては何が考えられるでしょうか?
メカボックス自体はこちらに掲載されている画像と外観・内部を比べても違いは見受けられません。
M870のカスタムのカスタムをかなりされているみたいですので、何か思い当たる節があればご教授願いたいのですが…

コメントありがとうございます。3発、6発の切り替えが出来なくなっているとのことですが、マルイのM870は非常に内部構造がデリケートにできており一見問題のなさそうなパーツでも僅かな摩耗や変形による不具合が考えられると思います。切り替えに関係しているパーツ類を新品と比較することで初めて摩耗、変形に気付くこともありますので正常に作動しない場合は確認されてみることをお勧めします。
