以前から気になっていたのですが、価格が高くてなかなか手が出なかったKing Arms TWSが安く売られていたので速攻購入する事にしました。
TWSは結構人気が有るみたいで、すでに沢山のレヴューがされているので今回はフォールディングストックの取り付けをしていきたいと思います。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_064400182.PORTRAIT.jpg?resize=512%2C384&ssl=1)

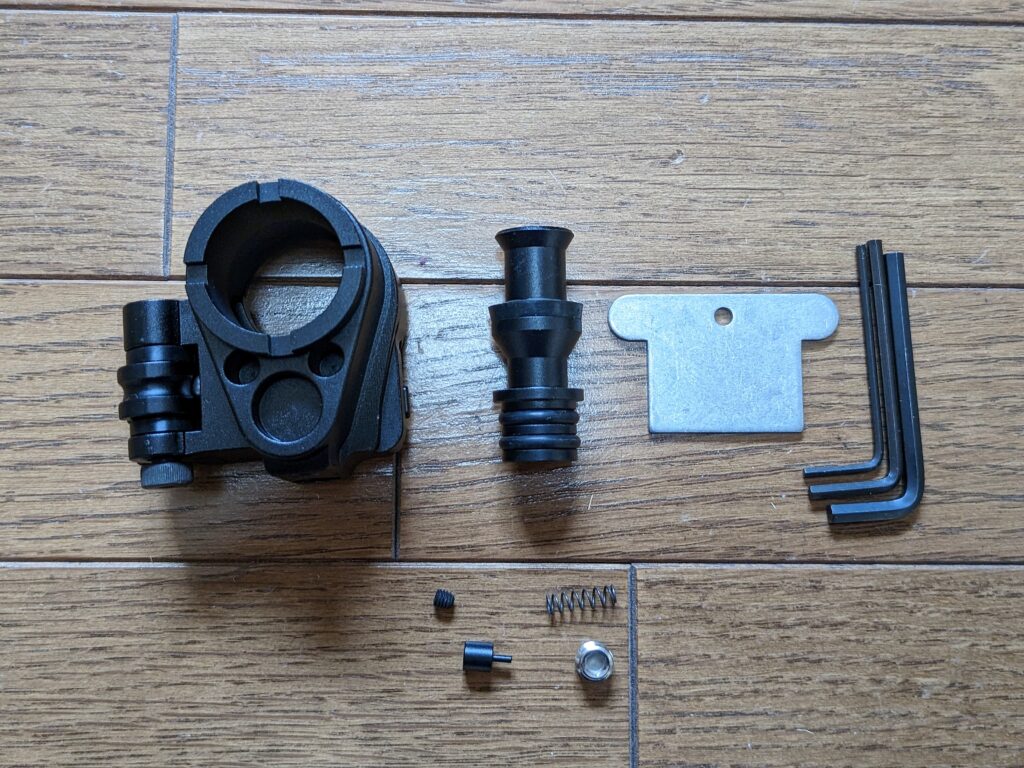

Law Tacticalタイプ フォールディングストックアダプターのコピー品で刻印無しの物になります。(WA系のM4対応の物、マルイのMWSには対応しておりません!)
TWSに取り付ける事が出来るか分からなかったので、安く売られているのを買いました。w
一応レンチなどは付いていましたが、説明書の類は入っていませんでした。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_064807979.PORTRAIT.jpg?resize=512%2C384&ssl=1)

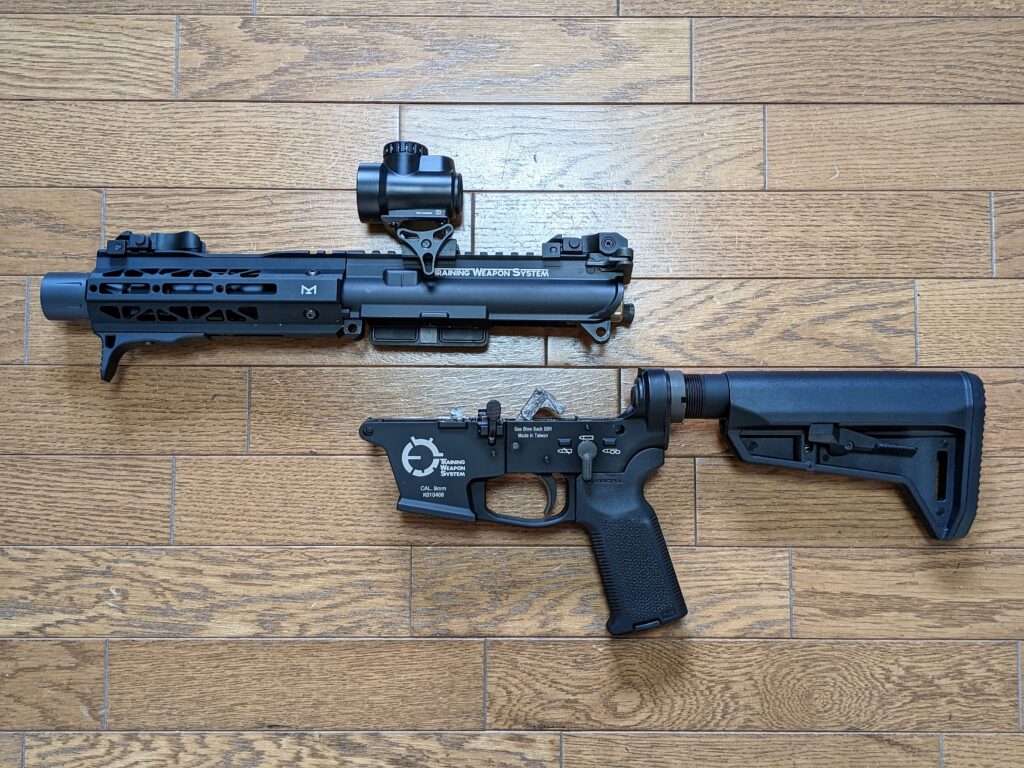

作業しやすいようにアッパーレシーバーを外しておきます。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_065220066.PORTRAIT-01.jpeg?resize=512%2C384&ssl=1)

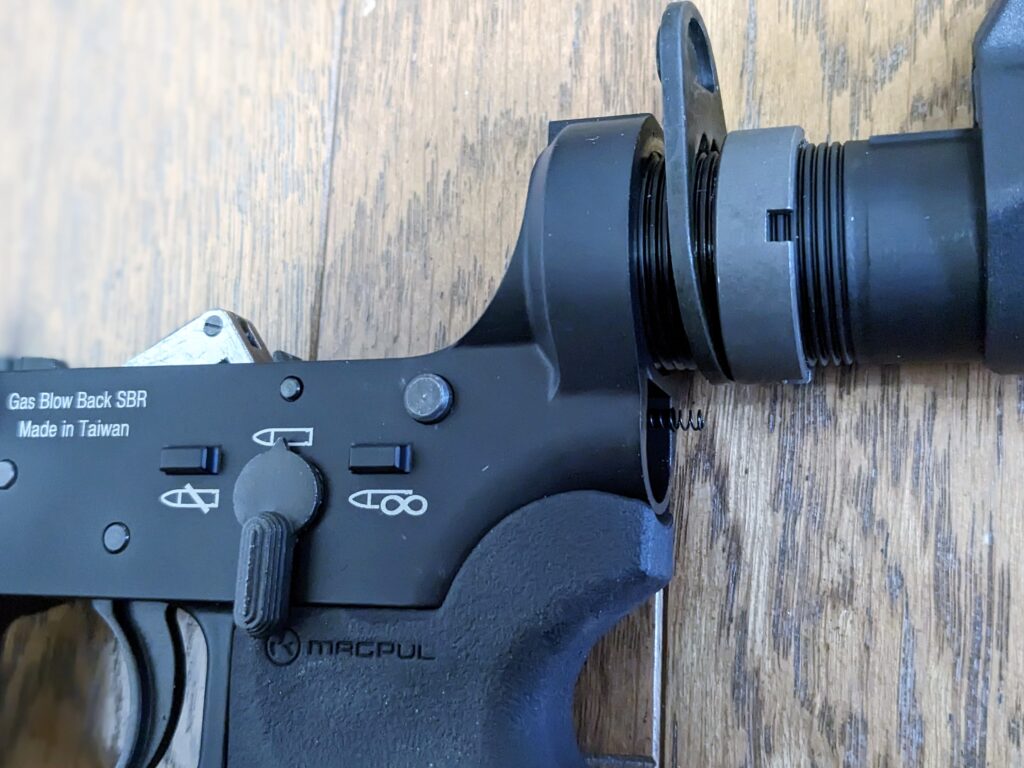

ストックパイプを外す時に、テイクダウンピンの抜け止め防止ピンのテンションスプリングに気を付けて外します。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_065643254.PORTRAIT.jpg?resize=512%2C384&ssl=1)

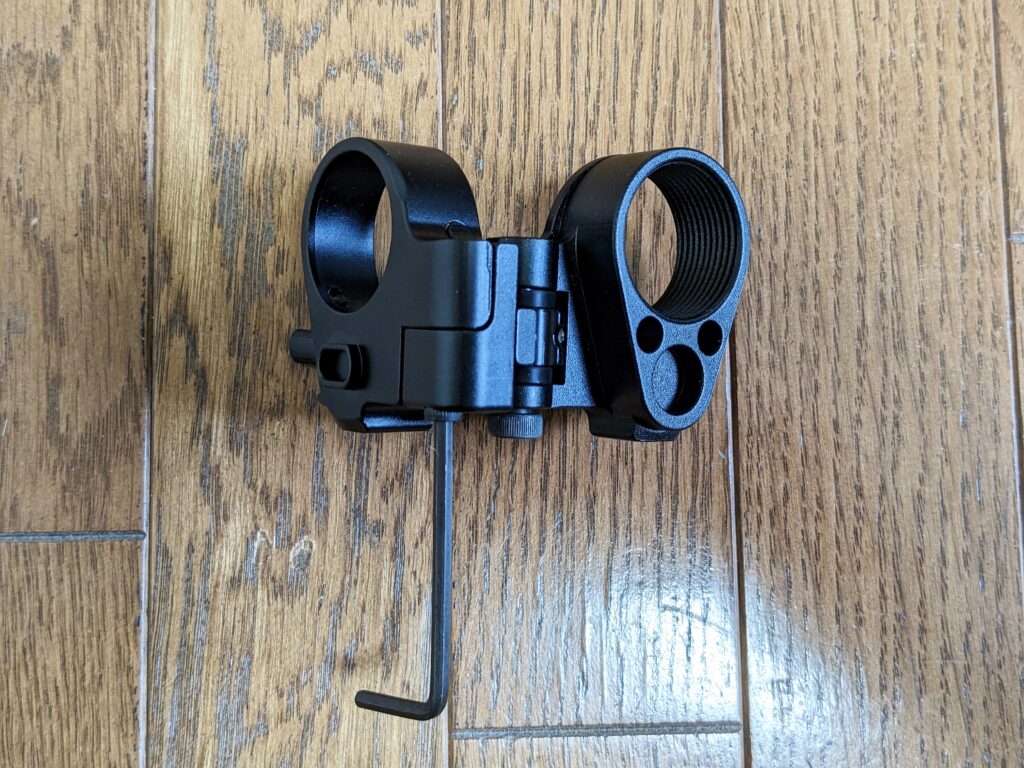

レシーバーに取り付ける方のアダプターから一旦ストッパーなどを分解します。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_065904288.PORTRAIT-01.jpeg?resize=512%2C384&ssl=1)

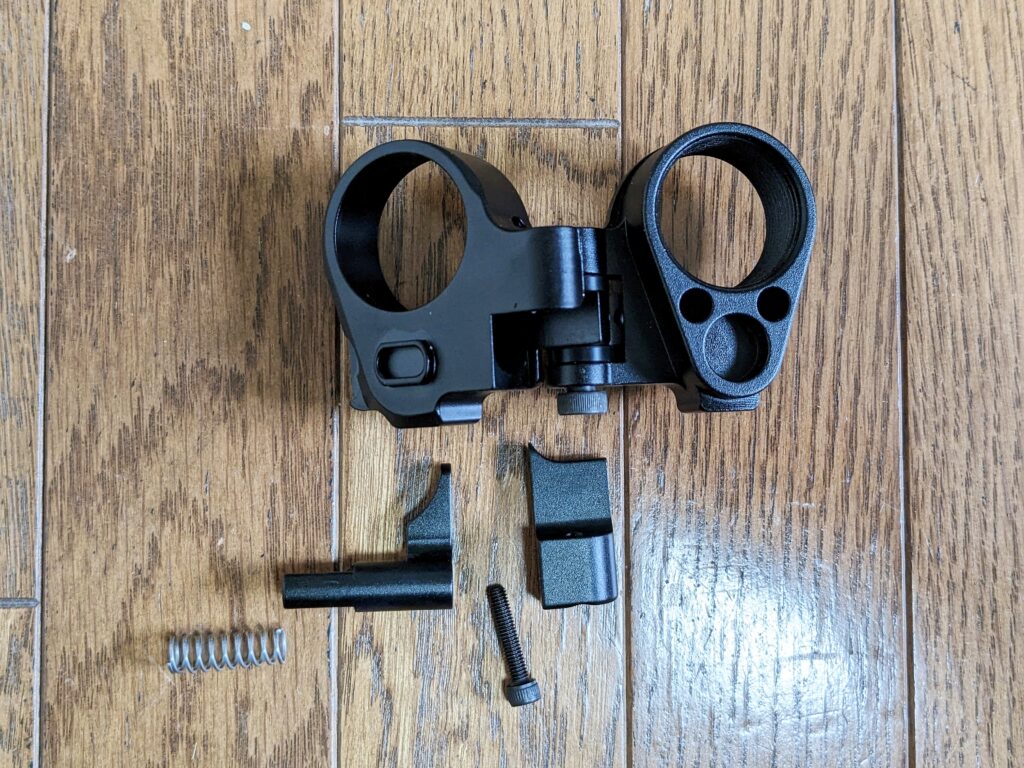

六角ネジを抜くと部品が外れます。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_071256201.PORTRAIT-01.jpeg?resize=512%2C384&ssl=1)

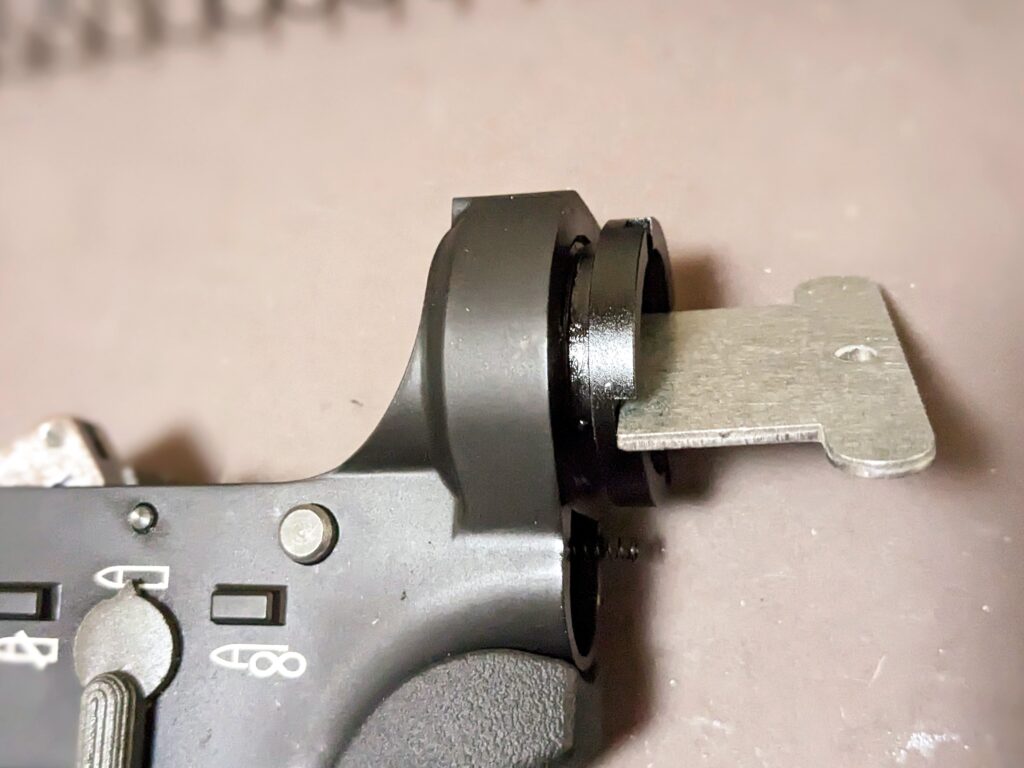

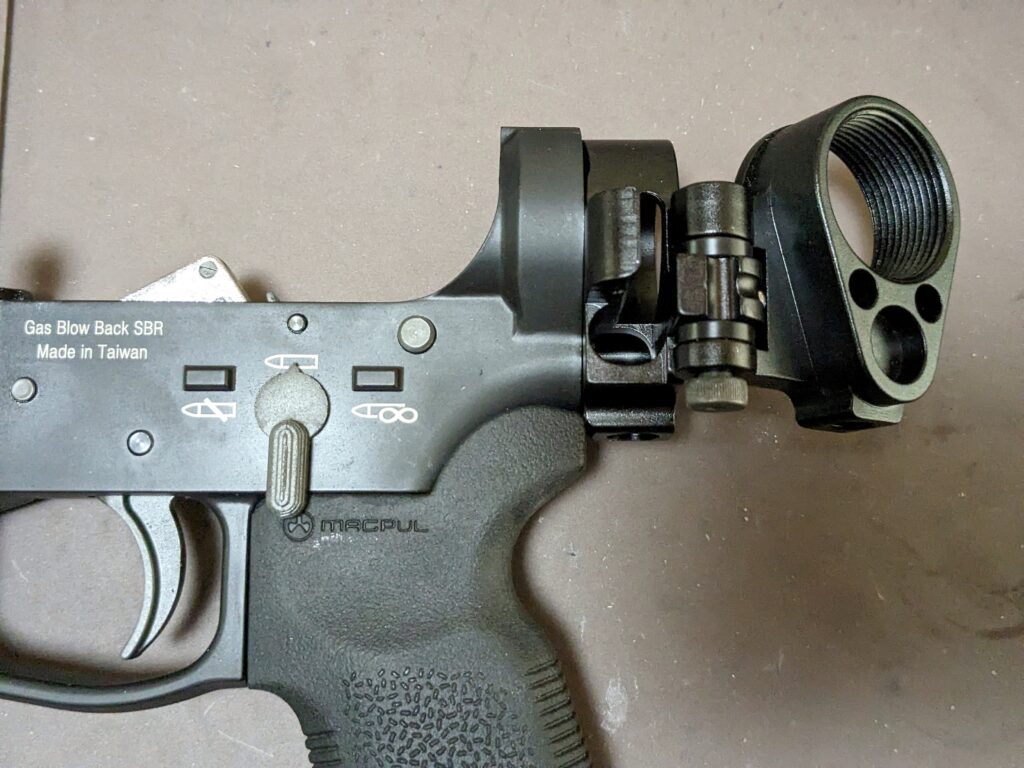

レシーバーにアダプターを取り付けるナットは若干渋いので、先にナットだけを締め込んで当たりを取っておきます。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_071622860.PORTRAIT.jpg?resize=512%2C384&ssl=1)

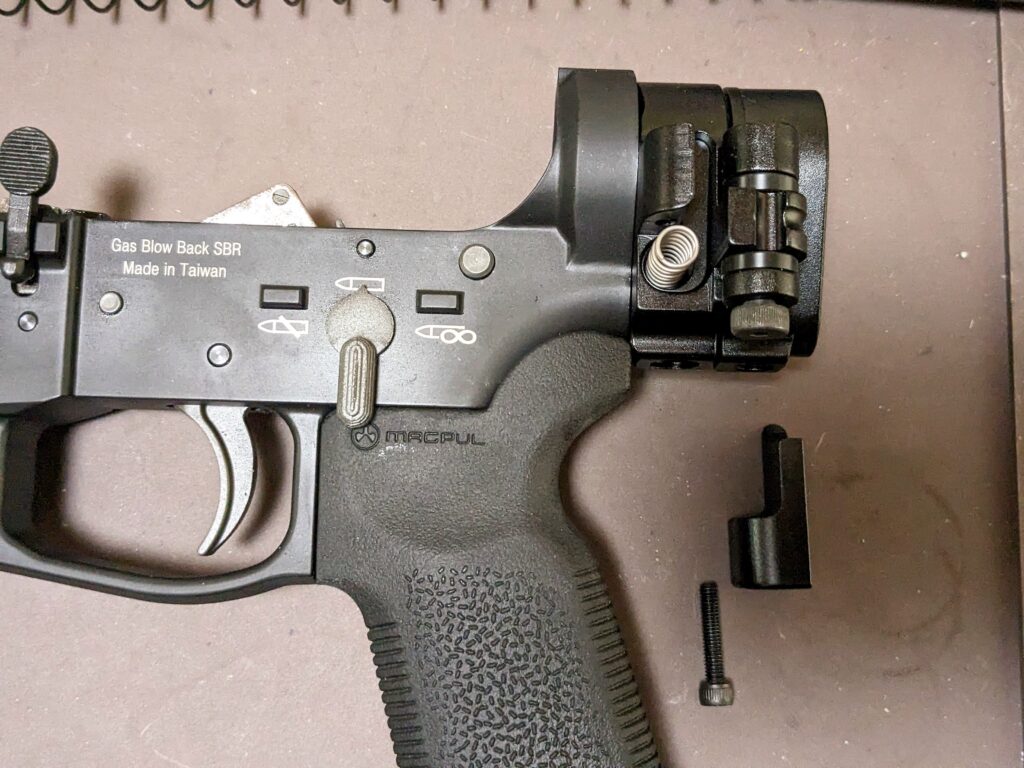

アダプターを取り付けて先ほどのナットで締め込んで行きます。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_071902776.PORTRAIT.jpg?resize=512%2C384&ssl=1)
取り外していたストッパー等を戻していきます。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_073136528.PORTRAIT.jpg?resize=512%2C384&ssl=1)

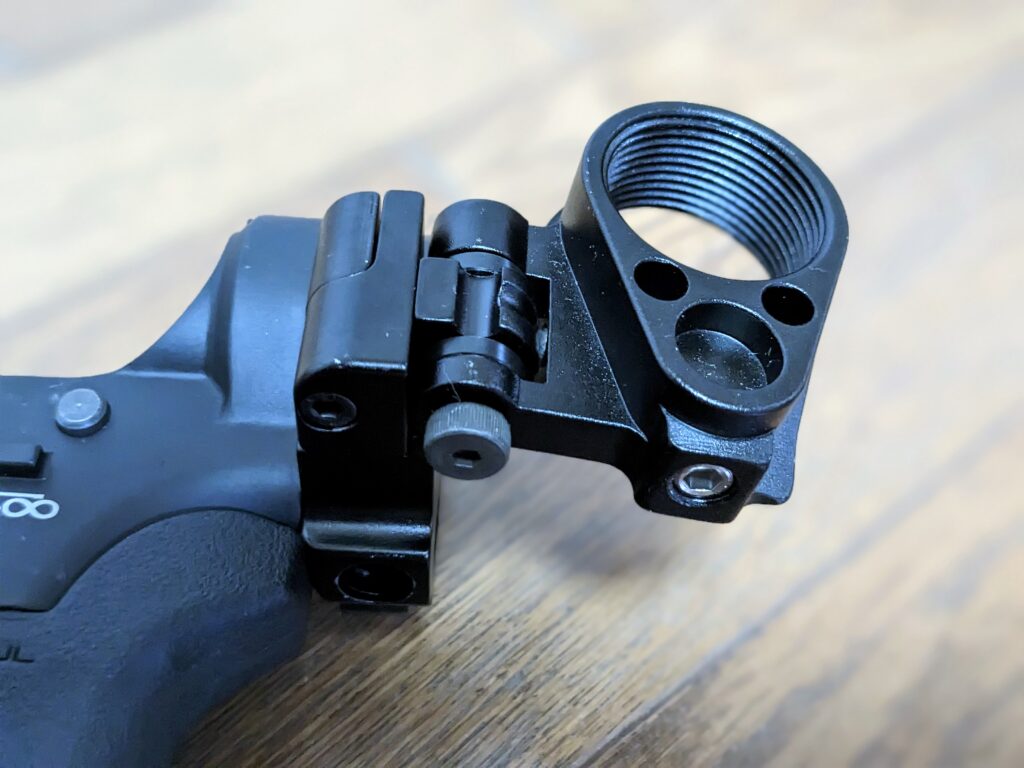

ストックパイプ側のアダプターに下側からリコイルバッファーのリテイナーとスプリングを入れてイモネジを締めておきます。
この段階ではリコイルバッファーリテイナーは固定されていないので、穴の上から抜けるので注意してください。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_073534568.PORTRAIT-02.jpeg?resize=512%2C366&ssl=1)

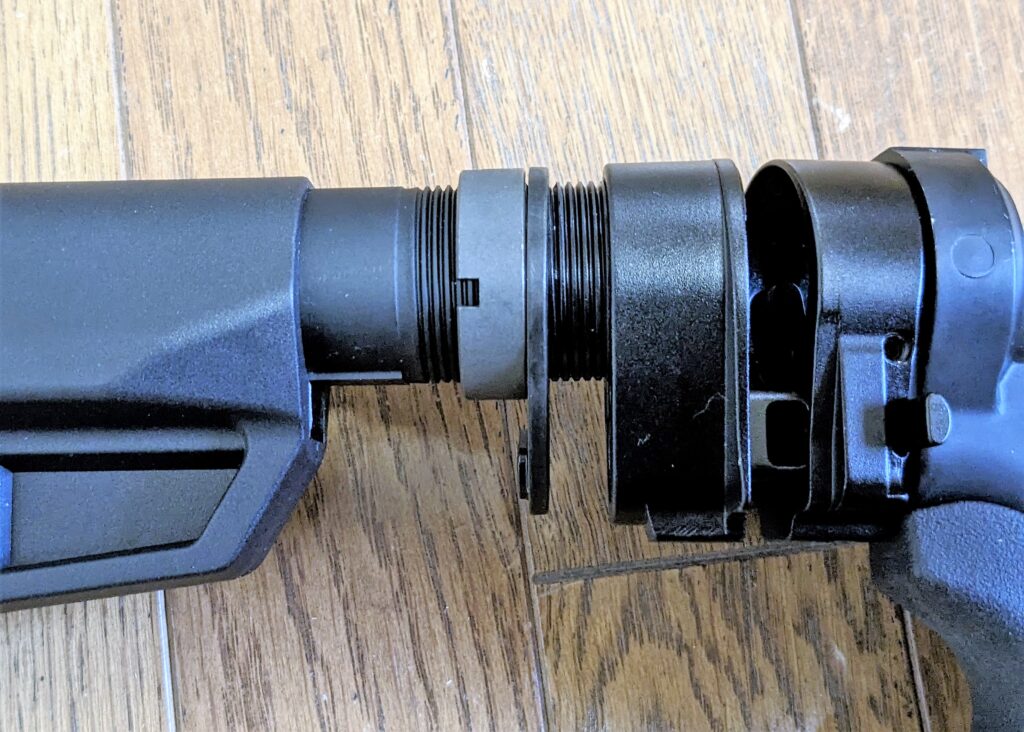

ストックパイプを締め込んでいき、先ほどのリコイルバッファーリテイナーに掛かるくらいの所まできたらロックナットを締めて固定します。
今回、ストックパイプのプレートの回り留めの形状が合わなかったので逆にして取り付けました。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_073929098.PORTRAIT-01.jpeg?resize=512%2C291&ssl=1)

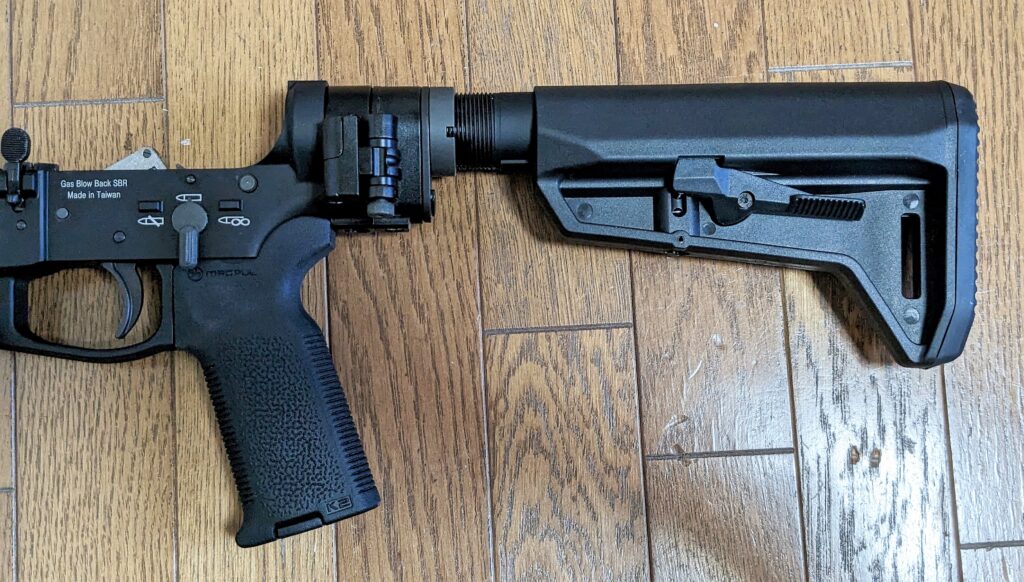

この段階でリコイルスプリングとバッファーはストックパイプにいれています。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_074618957.PORTRAIT-01.jpeg?resize=500%2C512&ssl=1)

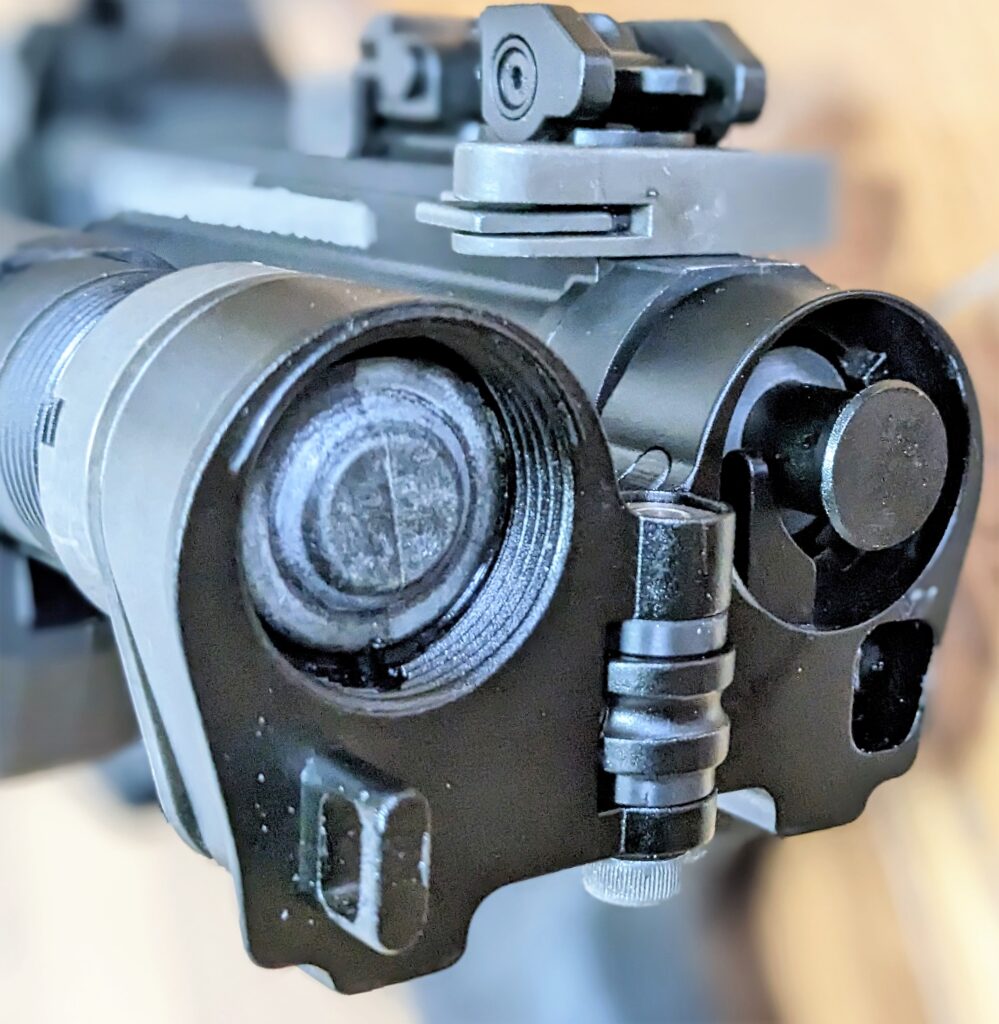

アッパーレシーバーを取り付けてボルトキャリアに付属の延長パイプを挿入します。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_074633268.PORTRAIT-01.jpeg?resize=512%2C384&ssl=1)

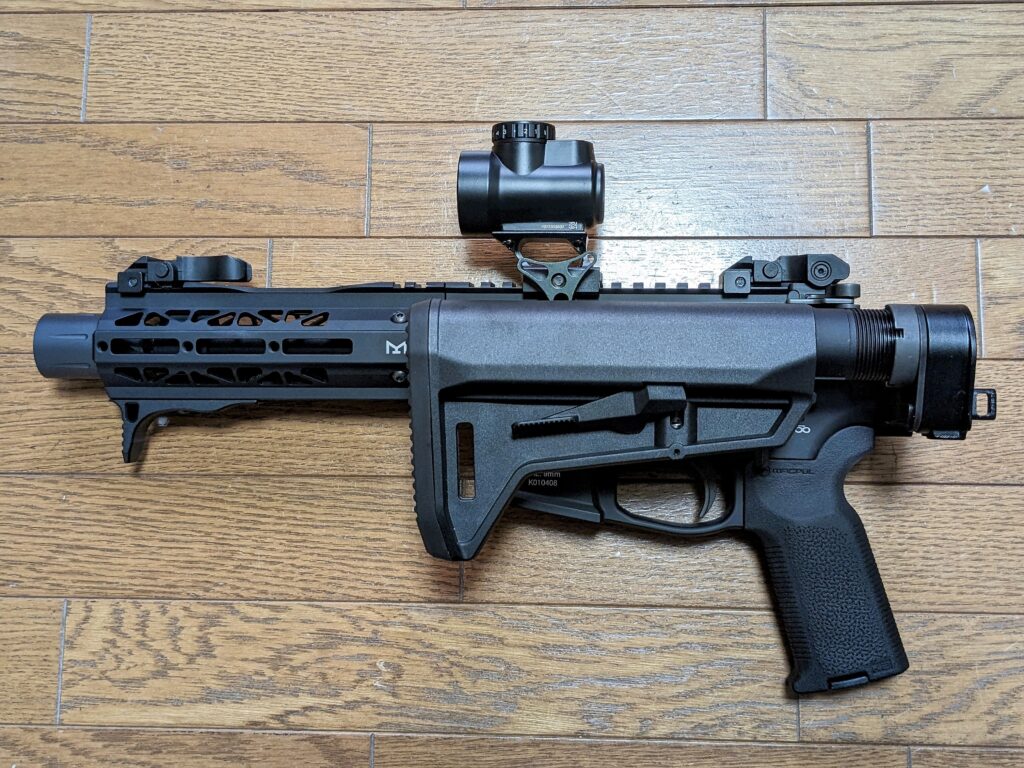

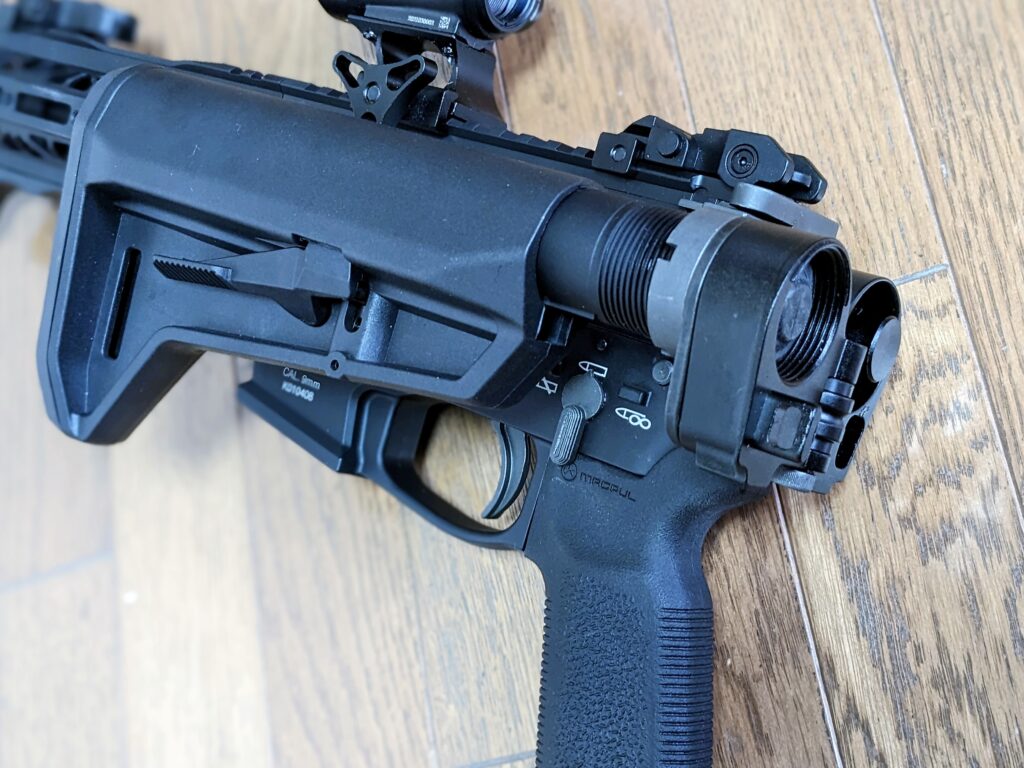

可動部分に粘度の高めのグリスを塗って、ネジ類を増し締めしておきます。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_074649525.PORTRAIT-01.jpeg?resize=512%2C384&ssl=1)
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_075518608.PORTRAIT-01-01.jpeg?resize=512%2C342&ssl=1)

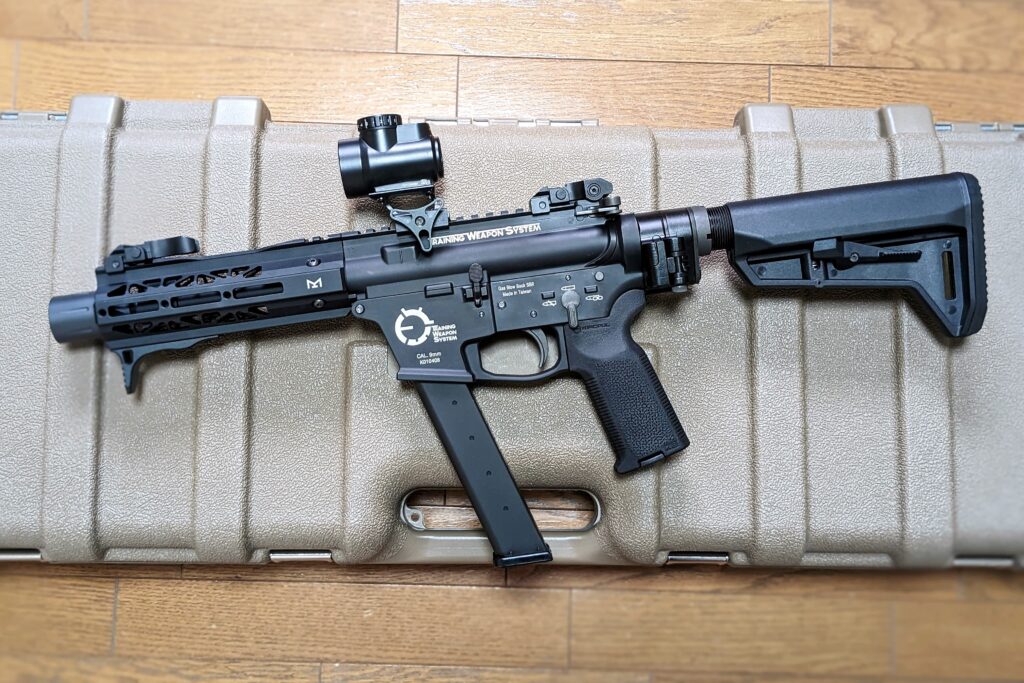

チャージングハンドルを引いて動作させてみて問題が無ければ完成です。
![](https://i0.wp.com/yuru-survival.com/wp-content/uploads/2023/01/PXL_20230120_080138324.PORTRAIT-01-01.jpeg?resize=512%2C358&ssl=1)

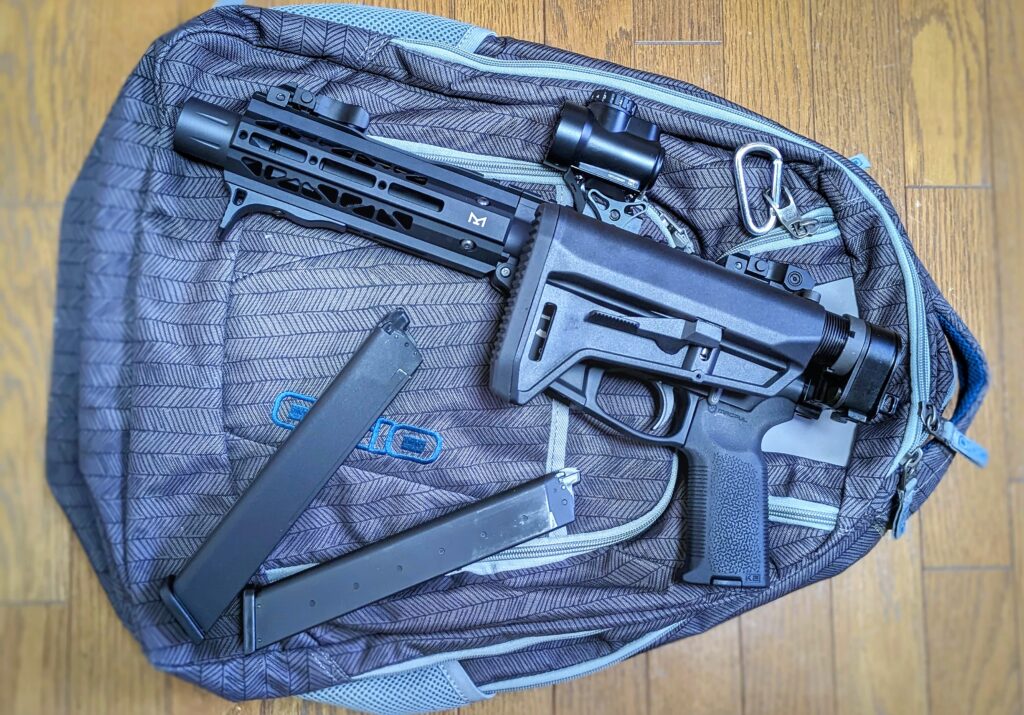

手持ちのリュックにも余裕で収まります。
ご参考になれば幸いです。
